產品簡介
TD型斗式提升機適用于垂直輸送粉狀、粒狀、及小塊狀的磨吸性較小的散狀物料，如糧食、煤、水泥、碎礦石等，提升高度達到40m，其特點為：結構簡 單，運行平穩，挖取式裝料，離心重力式卸料，物料溫度不超過60℃。
TD型斗式提升機結構形式：傳動裝置TD型斗提升機的傳動裝置有兩種形式分別配有YZ型減速器ZQ(或YY)型減速器。YZ型軸減速器直接裝在主軸軸頭上，省去了傳動平臺、聯軸器等,使結構緊湊、重量輕，而且其內部帶有異型輥逆止器，逆止可靠。該減速器噪音低，運轉平穩，并隨主軸浮動，可消除安裝應力。
適用行業
適用于煤炭、礦山、冶金等行業。
適用物料
TD型斗式提升機適用于向上輸送松散密度ρ<1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料，如煤、砂、焦末、水泥、碎礦石等。
產品結構
斗式提升機由提升機上、下鏈輪，皮帶，挖斗，絲桿，進出料口，箱體，電機減速機等組成。
產品特點
1、驅動功率小。采用流入式喂料、誘導式卸料、大容量的料斗密集型布置，在物料提升時幾乎無回料和挖料現象，因此無效功率少。
2、提升范圍廣。這類提升機對物料的種類、特性要求少，不但能提升一般粉狀、小顆粒狀物料，而且可提升磨琢性較大的物料，密封性好，環境污染少。
3、運行可靠。先進的設計原理和加工方法，保證了整機運行的可靠性，無故障時間超過2萬小時。提升度高，提升機運行平穩，因此可達到較高的提升高度。
4、使用壽命長。提升機的喂料采取流入式，無需用斗挖料，材料之間很少發生擠壓和碰撞現象。在設計時保證物料在喂料、卸料時少有撒落，減少了機械磨損。

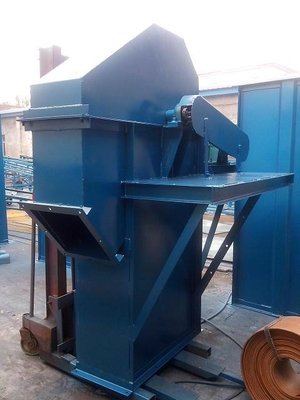

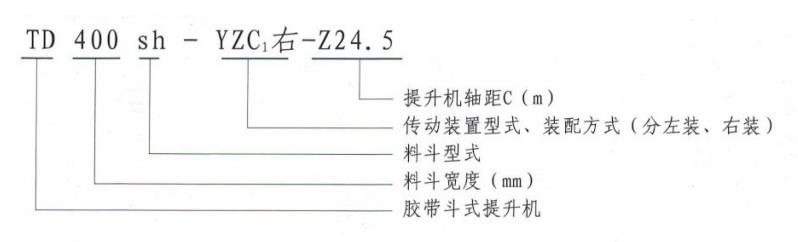

型號說明
技術參數
TD系列斗式提升機主要技術參數
| 型號 | TD100 | TD160 | TD250 | TD315 |
| 料斗型式 | Q | H | Q | H | Zd | Sd | Q | H | Zd | Sd | Q | H | Zd | Sd |
| 輸送能力（m3/h ） | 4 | 7.6 | 9 | 16 | 16 | 27 | 20 | 36 | 38 | 59 | 28 | 50 | 42 | 67 |
| 料斗容量（L） | 0. 15 | 0. 3 | 0. 5 | 0. 9 | 1. 2 | 1. 9 | 1. 2 | 2.2 | 3. 0 | 4. 6 | 2. 0 | 3. 6 | 3. 8 | 5.8 |
| 斗距 | 200 | 280 | 350 | 360 | 450 | 400 | 500 |
| 料斗運行速度（m/s） | 1.4 | 1.4 | 1.6 | 1.6 |
| 滾筒轉數（r/min） | 67 | 67 | 61 | 61 |
| 型號 | TD400 | TD500 | TD630 |
| 料斗型式 | Q | H | Zd | Sd | Q | H | Zd | Sd | Q | H | Zd | Sd |
| 輸送能力（m3/h） | 40 | 76 | 68 | 110 | 63 | 116 | 96 | 154 |
| 142 | 148 | 238 |
| 料斗容量（1） | 3.1 | 5. 6 | 5. 9 | 9. 4 | 4. 8 | 9. 0 | 9. 3 | 15 |
| 14 | 14. 6 | 23. 5 |
| 斗距 | 480 | 560 | 500 | 630 | 710 |
| 料斗運行速度（m/s） | 1. 8 | 1.8 | 2. 0 |
| 滾筒轉數（r/min） | 55 | 55 | 48 |
安裝尺寸

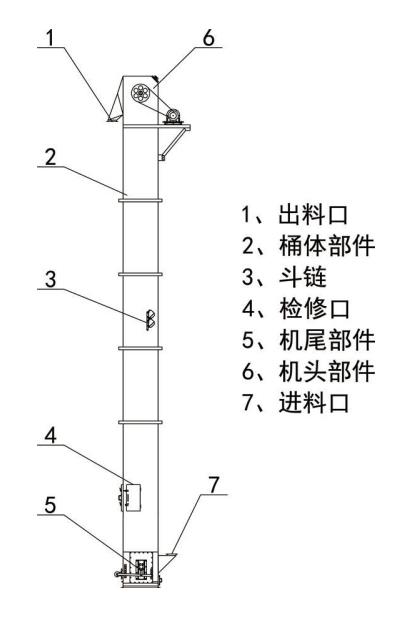

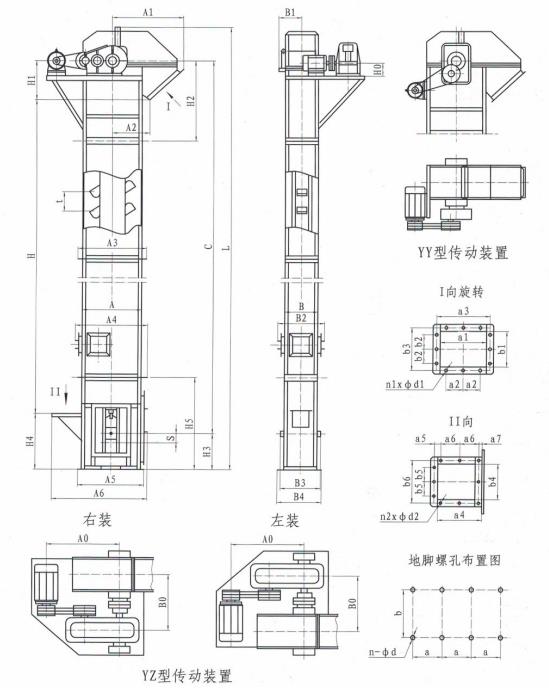

TD系列斗式提升機外形簡圖
TD系列斗式提升機主要安裝尺寸
| 型號 | L | H | H1 | H2 | H3 | H4 | H5 | A | A1 | A2 | A3 | A4 | A5 | A6 |
| TD100 | C+1100 | 820 | 520 | 970 | 600 | 900 | 1210 | 630 | 692 | 438 | 776 | 805 | 776 | 1050 |
| TD160 | C+1363 | C-930 | 630 | 1185 | 700 | 1000 | 1550 | 850 | 985 | 548 | 982 | 1021 | 996 | 1235 |
| TD250 | C+1535 | C-1250 | 750 | 1320 | 800 | 1320 | 1800 | 1120 | 1175 | 713 | 1152 | 1302 | 1266 | 1600 |
| TD315 | C+1640 | C-1245 | 795 | 1320 | 850 | 1320 | 1800 | 1120 | 1200 | 763 | 1254 | 1400 | 1266 | 1700 |
| TD400 | C+1790 | C-1500 | 850 | 1500 | 950 | 1600 | 2000 | 1400 | 1350 | 824 | 1548 | 1580 | 1558 | 1980 |
| TD500 | C+1865 | C-1700 | 1000 | 1655 | 900 | 1600 | 2300 | 1400 | 1410 | 885 | 1570 | 1630 | 1610 | 2200 |
| TD630 | C+2045 | C-1730 | 1200 | 1750 | 1060 | 1885 | 2500 | 1690 | 1590 | 1045 | 1850 | 1910 | 1890 | 2500 |
| 型號 | b1 | b2 | b3 | n1-Φd1 | a4 | a5 | a6 | a7 | b4 | b5 | b6 | n2-Φd2 |
| TD100 | 224 | 95 | 280 | 12-Φ12 | 280 | 80 | 100 | 19 | 220 | 100 | 250 | 9-Φ10 |
| TD160 | 315 | 150 | 381 | 12-Φ12 | 260 | 43 | 110 | 26 | 260 | 110 | 306 | 9-Φ12 |
| TD250 | 450 | 200 | 526 | 12-Φ12 | 355 | 58 | 150 | 45 | 320 | 155 | 370 | 9-Φ12 |
| TD315 | 560 | 230 | 638 | 12-Φ12 | 400 | 80 | 160 | 38 | 400 | 160 | 460 | 9-Φ2 |
| TD400 | 670 | 295 | 758 | 12-Φ14 | 450 | 100 | 175 | 40 | 450 | 215 | 510 | 9-Φ14 |
| TD500 | 780 | 300 | 800 | 12-Φ18 | 500 | 65 | 210 | 40 | 500 | 220 | 550 | 9-Φ14 |
| TD630 | 900 | 280 | 1000 | 14-Φ18 | 560 | 85 | 160 | 30 | 630 | 160 | 700 | 12-Φ14 |
| 型號 | B | B1 | B2 | B3 | B4 | S | t | a | b | n-Φd | a1 | a2 | a3 |
| TD100 | 250 | 220 | 370 | 330 | 370 | 200 | 200 | 200 | 310 | 8-Φ8 | 334 | 120 | 390 |
| TD160 | 315 | 295 | 461 | 475 | 461 | 250 | 350/280 | 250 | 400 | 8-Φ18 | 365 | 150 | 431 |
| TD250 | 450 | 394 | 596 | 610 | 596 | 250 | 450/360 | 300 | 538 | 8-Φ18 | 500 | 200 | 676 |
| TD315 | 570 | 440 | 706 | 710 | 706 | 250 | 500/400 | 300 | 648 | 18-Φ18 | 560 | 230 | 638 |
| TD400 | 670 | 535 | 828 | 835 | 828 | 250 | 560/480 | 400 | 768 | 8-Φ22 | 670 | 295 | 758 |
| TD500 | 770 | 605 | 980 | 1000 | 980 | 250 | 625/500 | 400 | 900 | 8-Φ22 | 700 | 355 | 880 |
| TD630 | 890 | 660 | 1110 | 1110 | 1110 | 315 | 710 | 380 | 1020 | 10-Φ30 | 700 | 300 | 800 |
TD型斗式提升機YZ驅動裝置配套及尺寸
| 型號 | TD100 | TD160 | TD250 | TD315 |
| C1 | C2 | C1 | C2 | C3 | C4 | C1 | C2 | C3 | C4 | C1 | C2 | C3 |
| 功率 | 1. 5 | 2. 2 | 3 | 4 | 5. 5 | 7. 5 | 5. 5 | 7. 5 | 11 | 15 | 1.5 | 11 | 15 |
| 減速器 | ZQ25 | ZQ35 | ZQ40 | ZQ40 | ZQ50 | ZQ40 | ZQ50 |
| A0 | 620 | 868 | 918 | 899 | 924 | 828 | 925 | 1050 |
| B0 | 505 | 674 | 729 | 819 | 839 | 918 | 938 |
| H0 | 165 | 290 | 340 | 340 | 410 | 335 | 405 |
| 型號 | TD400 | TD500 | TD315 |
| C1 | C2 | C3 | C4 | C1 | C2 | C3 | C4 | C1 | C2 | C3 |
| 功率 | 11 | 15 | 18. 5 | 22 | 15 | 18. 5 | 22 | 30 | 22 | 30 | 37 |
| 減速器 | ZQ50 | ZQ65 | ZQ50 | ZQ65 | ZQ65 | ZQ65 | ZQ65 |
| A0 | 1045 | 1156 | 1106 | 1253 | 1253 | 1106 | 1206 |
| B0 | 1042 | 1149 | 1120 | 1224 | 1224 | 1318 | 1318 |
| H0 | 405 | 445 | 445 | 445 | 450 | 450 |
