產品簡介
SZ扇形閘門廣泛應用于礦山、煤炎、冶全、化工、建材等行業各種物料料倉下裝車及裝載，屬間斷性裝車閘門，型式結構分為手動、電液動、氣動等，其操作簡單、靈活可靠，運行平穩、故障率低，可以快速切斷料流，是較理想的裝車設備。
適用行業
煤炭、礦山、冶金、建材、電力、水利、輕工和化工等行業
適用物料
煤化工、石油化工、橡膠、造紙、制藥等
產品結構
扇形閘門由本體、扇形閘板、軸、密封件、電液推桿等部件構成。
工作原理
設備通過手動或電動執行機構推動搖桿使扇形閘板沿軸心旋轉開啟，物料隨即下落；待接料裝置滿載后再推動搖桿使扇形閘板復位，關閉截?cái)嘞侣涞奈锪稀?/span>
產品特點
1、扇形閘門選用鋼板制作而成，結構簡單，維護方便；
2、可采用電液推桿驅動，運行平穩、故障率低，使用方便。

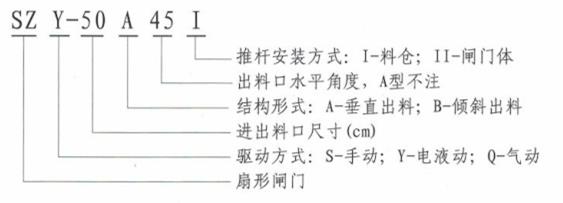

型號說明
技術參數
手動扇形閘門

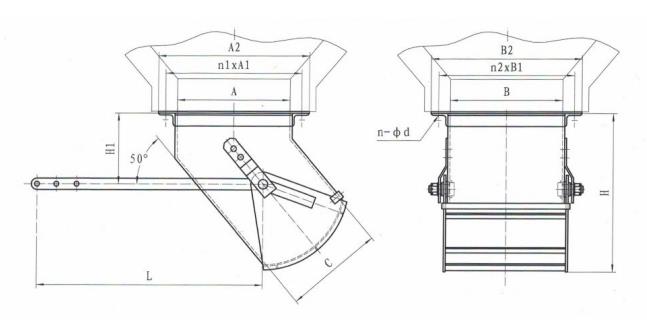

手動扇形閘門外形簡圖
手動扇形閘門主要尺寸表
| 型號 | A | n1×A1 | A2 | B | n2×B1 | B2 | n×Φd | C | H | H1 | L |
| SZS-20B50 | 200 | 2×130 | 300 | 200 | 2×130 | 300 | 8-Φ14 | 200 | 640 | 260 | 800 |
| SZS-25B50 | 250 | 2×155 | 350 | 250 | 2×155 | 350 | 8-Φ14 | 250 | 640 | 260 | 800 |
| SZS-30B50 | 300 | 2×180 | 400 | 300 | 2×180 | 400 | 8-Φ14 | 300 | 640 | 260 | 800 |
| SZS-40B50 | 400 | 2×230 | 500 | 400 | 2×230 | 500 | 8-Φ18 | 350 | 700 | 300 | 900 |
| SZS-50B50 | 500 | 3×190 | 626 | 500 | 3×190 | 626 | 12-Φ18 | 400 | 760 | 340 | 1000 |
| SZS-60B50 | 600 | 3×224 | 726 | 600 | 3×224 | 726 | 12-Φ18 | 450 | 840 | 400 | 1200 |
注：閘門尺寸也可按用戶要求設計制作。
電液動A型扇形閘門
AⅠ型

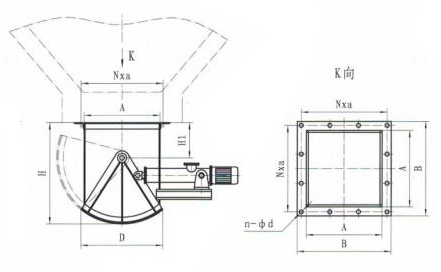

電液動AⅠ型扇形閘門外形簡圖
電液動AⅠ型扇形閘門安裝尺寸表
| 型號 | 主要安裝尺寸 | 電液推桿型號 | 功率 |
|
| A | B | C | D | H | H1 | L | N×a | n-Φd |
| SZY-20AⅠ | 200 | 300 | 220 | 220 | 300 | 80 | 950 | 2×130 | 8-Φ14 | DYT450-220 | 0.75 |
| SZY-30AⅠ | 300 | 400 | 320 | 320 | 400 | 80 | 1100 | 2×180 | DYT700-320 | 1.1 |
| SZY-40AⅠ | 400 | 500 | 420 | 420 | 480 | 90 | 1250 | 2×230 | DYT700-420 |
| SZY-50AⅠ | 500 | 626 | 530 | 520 | 560 | 100 | 1415 | 3×190 | 12-Φ18 | DYT100-530 | 1.5 |
| SZY-60AⅠ | 600 | 726 | 630 | 620 | 620 | 120 | 1565 | 3×224 | DYT1000-630 |
| SZY-70AⅠ | 700 | 826 | 730 | 720 | 720 | 120 | 1715 | 3×258 | 12-Φ23 | DYT1000-730 |
| SZY-80AⅠ | 800 | 950 | 835 | 820 | 800 | 150 | 1905 | 3×294 | DYT1750-835 | 2.2 |
| SZY-100AⅠ | 1000 | 1150 | 1035 | 1020 | 960 | 150 | 2205 | 4×270 | 16-Φ27 | DYT1750-1035 |
| SZY-120AⅠ | 1200 | 1380 | 1235 | 1220 | 1020 | 180 | 2505 | 4×325 | DYT2500-1235 | 3 |
注：閘門尺寸也可按用戶要求設計制作。
AⅡ型

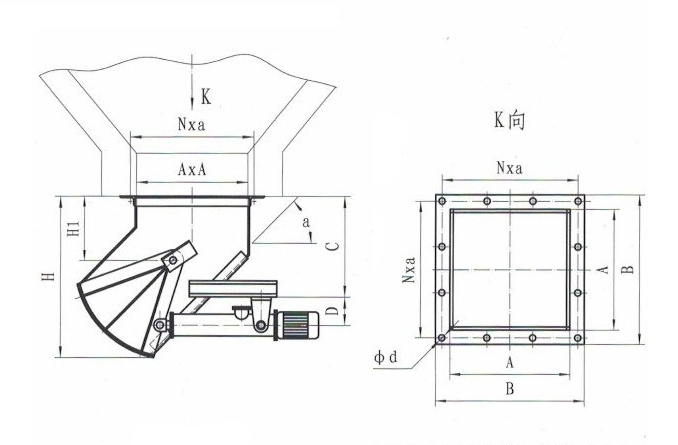

電液動AⅡ型扇形閘門外形簡圖
電液動AⅡ型扇形閘門安裝尺寸表
| 型號 | 主要安裝尺寸 | 電液推桿型號 | 功率
(kw) |
| A | B | D | H | H1 | n1×a1 | n-Φd |
| SZY-20AⅡ | 200 | 300 | 220 | 300 | 80 | 2×130 | 8-Φ14 | DYT450-200 | 0.75 |
| SZY-30AⅡ | 300 | 400 | 320 | 400 | 80 | 2×180 | DYT700-260 | 1.1 |
| SZY-40AⅡ | 400 | 500 | 420 | 480 | 90 | 2×230 | DYT700-280 |
| SZY-50AⅡ | 500 | 626 | 520 | 560 | 100 | 3×190 | 12-Φ18 | DYT1000-210 | 1.5 |
| SZY-60AⅡ | 600 | 726 | 620 | 620 | 120 | 3×224 | DYT1000-230 |
| SZY-70AⅡ | 700 | 826 | 720 | 720 | 120 | 3×258 | 12-Φ23 | DYT1000-250 |
注：SZY-20AⅡ、SZY-30AⅡ、SZY-40AⅡ底座向下安裝，SZY-50AⅡ、SZY-60AⅡ、SZY-70AⅡ底座向上安裝。
電液動B型扇形閘門
B45Ⅰ型

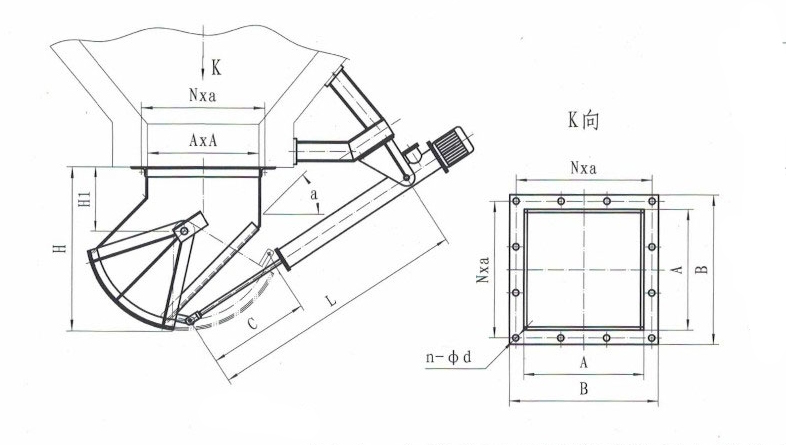

電液動B45Ⅰ型扇形閘門外形簡圖
電液動B45Ⅰ型扇形閘門安裝尺寸表
| 型號 | 主要安裝尺寸 | 電液推桿型號 | 功率
(kw) |
| A | B | C | H | H1 | L | N×a | n-Φd |
| SZY-20B45Ⅰ | 200 | 300 | 220 | 620 | 160 | 880 | 2×130 | 8-Φ14 | DYT450-220 | 0.75 |
| SZY-30B45Ⅰ | 300 | 400 | 320 | 720 | 200 | 1030 | 2×180 | DYT750-320 | 11 |
| SZY-40B45Ⅰ | 400 | 500 | 420 | 850 | 250 | 1180 | 2×230 | DYT750-420 | 1.1 |
| SZY-50B45Ⅰ | 500 | 626 | 530 | 950 | 300 | 1345 | 3×190 | 12-Φ18 | DYT100-530 |
| SZY-60B45Ⅰ | 600 | 726 | 630 | 1020 | 350 | 1495 | 3×224 | DYT1000-630 | 1.5 |
| SZY-70B45Ⅰ | 700 | 826 | 730 | 1100 | 450 | 1645 | 3×258 | 12-Φ23 | DYT1000-730 |
| SZY-80B45Ⅰ | 800 | 950 | 830 | 1150 | 450 | 1795 | 3×294 | DYT1750-830 |
| SZY-100B45Ⅰ | 1000 | 1150 | 1035 | 1300 | 500 | 2202 | 4×270 | 16-Φ27 | DYT1750-1035 | 2.2 |
| SZY-120B45Ⅰ | 1200 | 1380 | 1035 | 1350 | 500 | 2268 | 5×260 | 20-Φ27 | DYT2500-1035 | 3.0 |
注：1、出料口水平角度α分為45°和60°兩種，本表只列45°閘門。2、閘門尺寸也可按用戶要求設計制作。
B45Ⅱ型

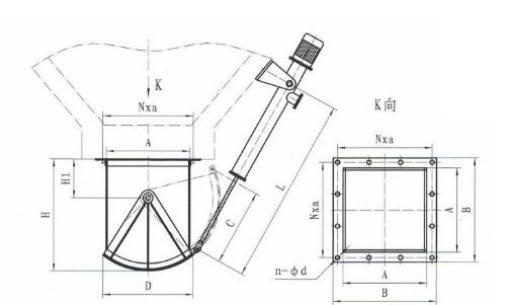

電液動B45Ⅱ型扇形閘門外形簡圖
電液動B45Ⅱ型扇形閘門安裝尺寸表
| 型號 | 主要安裝尺寸 | 電液推桿型號 | 功率
(kw) |
| A | B | C | D | H | H1 | N×a | n-Φd |
| SZY-20B45ⅠⅠ | 200 | 300 | 120 | 200 | 420 | 160 | 2×130 | 8-Φ14 | DYT450-130 | 0.75 |
| SZY-30B45ⅠⅠ | 300 | 400 | 200 | 200 | 560 | 200 | 2×180 | DYT700-150 | 1.1 |
| SZY-40B45ⅠⅠ | 400 | 500 | 215 | 250 | 675 | 250 | 2×230 | DYT700-180 |
| SZY-50B45ⅠⅠ | 500 | 626 | 335 | 250 | 850 | 300 | 3×190 | 12-Φ18 | DYT100-230 | 1.5 |
| SZY-60B45ⅠⅠ | 600 | 726 | 408 | 250 | 970 | 350 | 3×224 | DYT1000-260 |
| SZY-70B45ⅠⅠ | 700 | 826 | 480 | 250 | 1100 | 400 | 3×258 | 12-Φ23 | DYT1000-310 |
注：1、出料口水平角度α分為45°和60°兩種，本表只列45°閘門。2、閘門尺寸也可按用戶要求設計制作。
