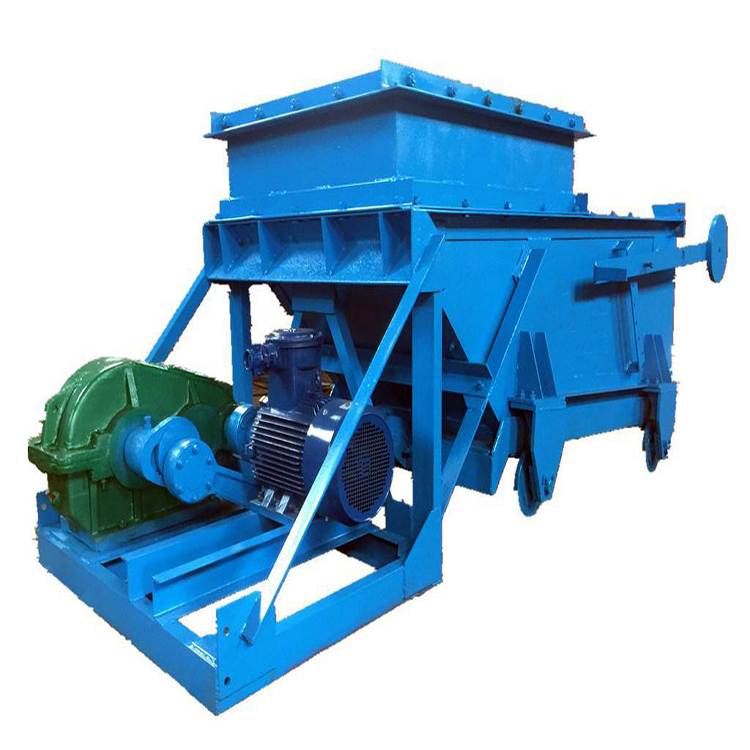

產品簡介
GMW（K）型往復給煤機用于煤或其它磨琢性小、粘性小的松散粒狀物料的給料，將儲倉或料坑里的物料連續均勻地卸落到運輸設備或其他篩選設備中。K系列給煤機有帶漏斗、不帶漏斗及帶調節閘門，不帶調節閘門組合成多種形式。如：帶漏斗、帶調節閘門；帶漏斗、不帶調節閘門。
適用行業
適用于煤炭、礦山、冶金、建材等行業。
適用物料
適用于煤、石灰石、碎石、砂礫等。
產品結構
由機架、底板(給料槽)傳動平臺、漏斗閘門、托輥等組成。
工作原理
K型往復給煤機當電機開動后經彈性聯軸器、減速機、曲柄連桿機構拖動傾斜5度的底板在輥上作直線往復運動，煤均勻地卸到其它設備上。
產品特點
1、工作運轉安全可靠且機器使用壽命長，承載能力大，傳動效率高；
2、重量輕、體積小、結構簡單，調節安裝、維護、保養更方便；
3、整機采用封閉式框架結構制作，大大提高了機架的剛度和堅固性能；
4、側襯板、斜襯板與底板之間留縫可調，能比較準確地控制留縫大小，大大減少了漏料。

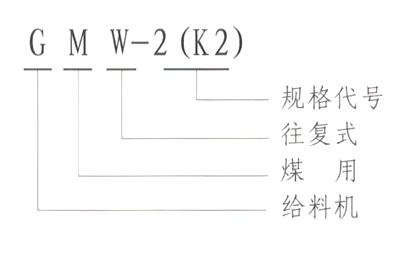

型號說明
技術參數
| 型號規格 | K-0 | K-1 | K-2 | K-3 | K-4 |
| 給料能力（t/h） | 底板行程 | 曲柄
位置 | 無煙煤 | 煙煤 | 無煙煤 | 煙煤 | 無煙煤 | 煙煤 | 無煙煤 | 煙煤 | 無煙煤 | 煙煤 |
|
| 200 | 4 | 100 | 90 | 150 | 135 | 225 | 200 | 330 | 300 | 590 | 530 |
| 150 | 3 | 75 | 67 | 112 | 100 | 170 | 150 | 247 | 220 | 440 | 395 |
| 100 | 2 | 50 | 45 | 75 | 68 | 133 | 100 | 165 | 150 | 295 | 268 |
| 50 | 1 | 25 | 22 | 39 | 34 | 55 | 50 | 83 | 75 | 148 | 132 |
| 曲柄轉速（r/min） | 57 | 57 | 57 | 62 | 62 |
| 電動機 | 型號 | YB160M1-8 | YB160M1-8 | YB160M1-8 | YB160M-6 | YB200L1-6 |
| （Y160M1-8） | （Y160M1-8） | （Y160M1-8） | （Y160M-6） | （Y200L1-6） |
| 功率 | 4 | 4 | 4 | 7.5 | 18.5 |
| 轉速（r/min） | 720 | 720 | 720 | 970 | 970 |
| 減速機 | 型號 | JZQ-350 | JZQ-350 | JZQ-350 | JZQ-400 | JZQ-500 |
| 速比 | 12.64 | 12.64 | 12.64 | 15.75 | 15.75 |
允許*
大粒度
（mm） | 含量10%以下 | 250 | 350 | 400 | 500 | 650 |
| 含量10%以上 | 200 | 300 | 350 | 450 | 550 |
設備
重量 | 帶 料 斗 | 1127 | 1251 | 1481 | 1927 | 2737 |
|
| 不帶料斗 | 1026 | 1144 | 1342 | 1735 | 2505 |
注：表中所列給料能力為調節閘門調到*大位置（相當不帶調節閘門時的能力）
K型往復式給料機主要外形尺寸
| 型號 | A | B | C | H | HI | H2 | H3 | L | L1 | L2 | L3 | L4 | L5 |
| K-0 | 1360 | 3100 | 846 | 210 | 210 | 325 | 1051 | 2450 | 840 | 1000 | 800 | 750 | 1040 |
| K-1 | 1360 | 3100 | 1112 | 210 | 210 | 325 | 1051 | 2450 | 840 | 1000 | 800 | 750 | 1040 |
| K-2 | 1360 | 3540 | 1112 | 208 | 208 | 325 | 1297 | 2850 | 1150 | 1250 | 1050 | 1000 | 940 |
| K-3 | 1352 | 3950 | 1360 | 250 | 250 | 345 | 1341 | 3270 | 1400 | 1500 | 1300 | 1250 | 1157 |
| K-4 | 1622 | 4740 | 1632 | 330 | 330 | 345 | 1542 | 3850 | 1700 | 1750 | 1550 | 1500 | 1435 |
| 型號 | 16 | 17 | 18 | 19 | 110 | 111 | 112 | n×113 | 114 | n×115 | 116 | N×MD |
| K-0 | 750 | 550 | 500 | 500 | 830 | 35 | 191 | 1×200 | 131 | 1×190 | 190 | 14×M20 |
| K-1 | 1000 | 800 | 750 | 750 | 1080 | 35 | 275 | 1×282 | 131 | 1×190 | 190 | 14×M20 |
| K-2 | 1000 | 800 | 750 | 750 | 1080 | 35 | 208 | 1×208 | 91 | 1×225 | 190 | 17×M20 |
| K-3 | 1250 | 1050 | 1000 | 1000 | 1300 | 35 | 273 | 1×273 | 91 | 1×290 | 290 | 17×M20 |
| K-4 | 1500 | 1300 | 1250 | 1580 | 1580 | 35 | 270 | 1×270 | 96 | 1×320 | 220 | 20×M20
|
